Angles de l'outil de gravure

L’outil de gravure travaille par découpe du métal. Pour avoir une coupe nette, il doit respecter des angles similaires à ceux des outils utilisés sur des machines telles que: Tour, fraiseuse, perceuse…

Si nous faisons une analogie avec un outil de tour:

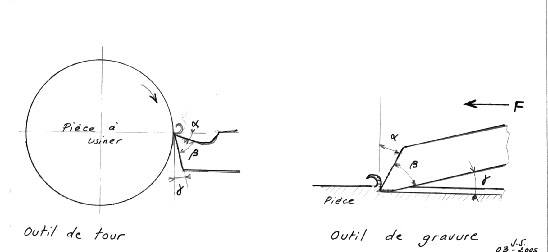

Photo coupe outil

Nous avons 3 angles importants dont la somme est égale à 90°:

- Angle de coupe (alpha): Il va influencer les efforts nécessaires à la coupe, s’il est important l’outil « rentrera » mieux dans le métal et l’effort de coupe F diminue. En général il est de 25°.
- Angle de taillant (bêta): Il  va influencer la résistance à la rupture de notre outil, s’il diminue, l’angle de coupe augmente, l’outil taille mieux mais son arête de coupe devient plus fragile. La plupart de mes outils ont un angle de taillant compris entre 45 et 50°. Il vaut mieux commencer avec des angles de 50°pour préserver nos outils.
- Angle de dépouille (gamma): Cet angle sert à éviter que la face de dépouille de l’outil  vienne « talonner » la pièce. Il a donc une influence sur l’état de surface de notre coupe. Je donne à mes outils un angle de 20°.
